仲子路視頻監控系統設計方案

仲子路視頻監控系統設計方案

1.1系統背景

隨著智能制造、中國制造2025等戰略相繼出臺，制造業的轉型已然進入實質階段。工廠智能管理受到廣泛關注，工廠的管理者們還承受諸多困擾。

（1）廠區外部管理：

工廠貴重物品較多，需雇傭保安隊每天巡邏，即使保安晚上一直盯著監控看也難免疏漏。

現有監控只能事后錄像，小偷還是能夠輕松得逞，造成的財產損失普遍較為嚴重，回查錄像麻煩，舉證困難。

（2）廠區內部管理方面：

管理員無法及時掌握生產線狀況，無法記錄違規違例事件。

廠區空地較大，需安裝攝像機點位較多。

對于工廠來說，急需通過科技手段協助管理，在突發事件發生時能保留現場證據，事后取證，規避一些不必要的風險。

1.2系統介紹

本系統主要圍繞工廠內外部管理問題為出發點，采用?？低曆邪l的系列監控設備，針對周界安全、設備管理、人員管理、人員安全等需求設計，兼顧智能管理、遠程預覽、長時間錄像保存等要求。提高工廠可視化內部管理能力，減少因盜竊等帶來的財務損失。

方案覆蓋場景：廠區周界、生產線、廠區廣場、辦公室、廠區出入口重點監控區域。

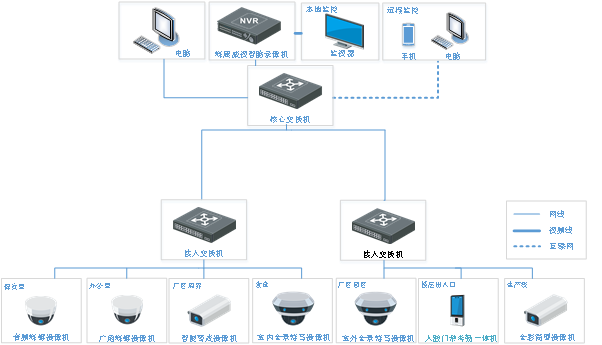

1.3系統設計（點位圖）

因圖紙中生產廠房區域為進行深化，所以監控點位暫設36個槍機和6個球型全景攝像機。槍機安裝于廠區柱子上，兩臺攝像機對照。主要出入口處設置球機，全方位監控。

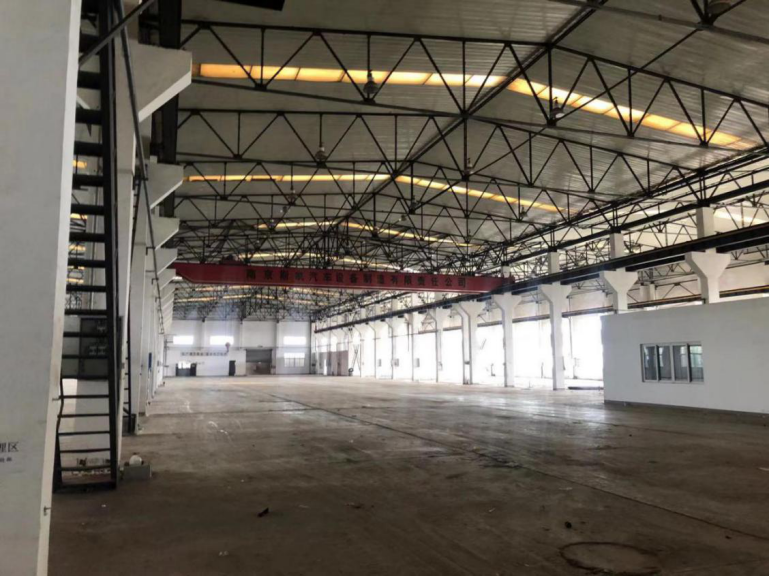

（工廠實照）

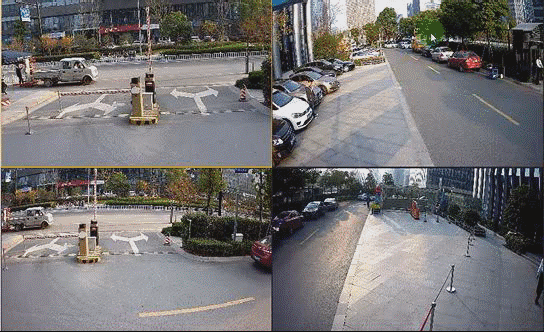

1.3.1產品一體化設計，畫面點擊聯動看廠區細節

一臺全景特寫攝像機由三個定焦攝像機和一個特寫球機組成，三個定焦攝像機用于覆蓋廠區大場景，特寫球機用于快速捕捉細節。一體化設計節省了布線、電源等配件成本，降低施工布線難度從而降低了人工費用及后續維護費用，為工廠節約了成本。

用鼠標框選全景畫面后，即可聯動特寫球機，快速聚焦捕捉細節，球機光學變倍可達10倍，可以辨別150米以內的人體行為，適合于查看廠區大范圍下的細節畫面，如違規抽煙、亂扔垃圾甚至是一些群體性突發事件等。

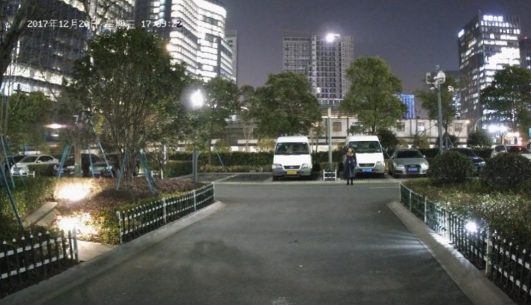

1.3.2 星光級高清夜視，讓夜晚的廠區也看得清晰

全景特寫攝像機每個攝像頭像素均為200萬，采用F1.6大光圈，最低照度值為0.001Lux,傍晚低照度環境下圖像質量十分出色，切換成黑白監控的時間也更晚。適合于工廠晚上工人下班后，廠區內預留路燈不多，但是夜晚監控同樣能夠達到優質夜視效果和清晰度要求。

1.3.3存儲再減半，錄像好追溯

大容量高效存儲

工廠往往面積較大，分布點較多，且在滿足全天24小時監控的情況下，需占用較大容量的硬盤錄像機。?？低曋悄XNVR不僅滿足多盤位的大容量存儲需求(4盤位/最大6T)，Smart265的錄像功能大大提升存儲效率。如：16個400萬攝像機，Smart265存儲30天，僅需約3塊6T硬盤。

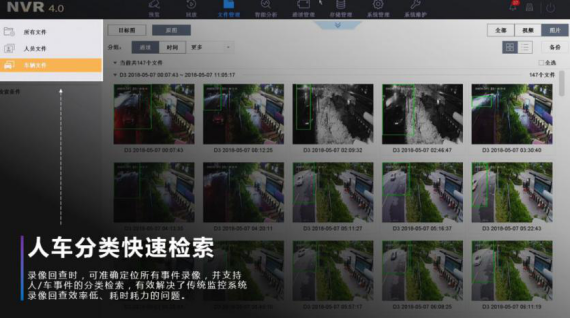

快速回查錄像

?？低曋悄XNVR具有人車分類檢索功能，原本可能需要找半天的錄像，現在只要幾分鐘就可以快速定位到事發錄像，大大提高回查效率。

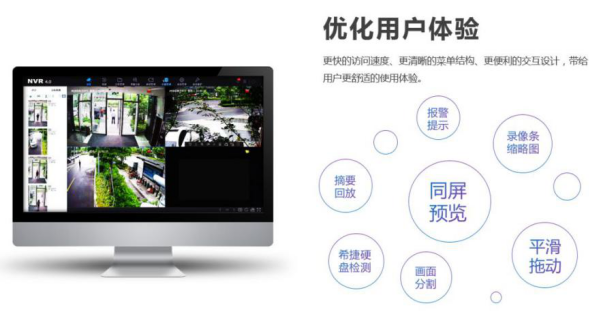

更多貼心智能應用

?？低曋悄XNVR采用的是4.0系統新界面，加入了大量智能應用功能，如人車分類檢索、智能信息疊加、同屏預覽、摘要回放等功能。同屏預覽功能將發現的目標人或車顯示在屏幕左側，不用去看每個視頻畫面就對警情一目了然。

1.4產品介紹

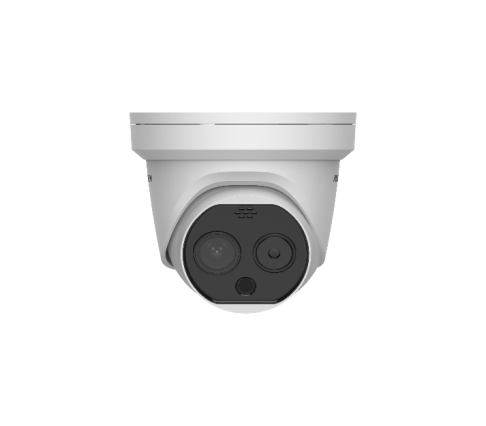

1.4.1熱成像半球型網絡攝像機（機房內攝像機）

使用場景：

高端樓宇，企業園區，政府園區，學校，能源等基層設施。

智能功能：

支持雙通道行為分析：區域入侵偵測、越界偵測、進入區域偵測、離開區域偵測功能。

支持室內火點檢測

支持溫度異常檢測

支持吸煙檢測

支持聯動聲音報警

支持聯動白光閃爍報警

熱成像功能：

非制冷型探測器，分辨率160×120（默認320×240輸出）

支持AGC4.0、DDE、3DNR

支持雙光融合圖像模式

支持可見光疊加熱成像畫中畫圖像模式

支持白熱、黑熱，鐵紅等15種偽彩模式

可見光功能

400萬星光級1/2.7英寸高性能CMOS；最高分辨率可達2688×1520@25fps；

可見光支持低碼率、低延時、ROI感興趣區域增強編碼。

支持3D數字降噪,支持120dB寬動態；

紅外相關：

支持最遠15米紅外補光；

支持Smart IR, 支持防補光過曝開啟和關閉,開啟下支持自動和手動,手動支持根據距離等級控制補光燈亮度

支持日夜兩套參數獨立配置

系統功能：

支持雙通道單IP輸出。

支持雙碼流，支持手機報警接收/查看，支持螢石云平臺接入

支持POE供電

支持IP66等級防水防塵，高可靠性

工作環境：-40℃~70℃，＜95% RH

接口功能：

支持10M/100M自適應網口

支持Micro SD/Micro SDHC/Micro SDXC卡(128G/256G)本地存儲

1路報警輸入/輸出

1路音頻輸入/輸出

1路DC12V電源輸入

安全相關：

支持HTTPS等安全認證，支持創建證書

支持三級用戶權限管理，支持IP地址過濾，支持授權的用戶和密碼。

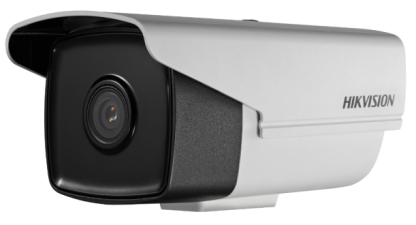

1.4.2紅外陣列筒型網絡攝像機200萬星光級1/2.7”CMOS ICR（電子圍欄監控）

圖像相關

最高分辨率可達1920 × 1080@25fps,在該分辨率下可輸出實時圖像

碼流平滑設置,適應不同場景下對圖像質量、流暢性的不同要求

支持OSD顏色自選

支持3D數字降噪, 支持120dB寬動態

功能齊全: 一鍵恢復,鏡像等

紅外功能

高效陣列紅外燈,使用壽命長,照射距離最遠可達30米(I3)/50米(I5)/80米(I8)

支持smart IR,防止夜間紅外過曝

ICR紅外濾片式自動切換,實現真正的日夜監控

支持日夜兩套參數獨立配置

Smart功能

Smart偵測:10項行為分析,4項異常檢測,1項識別檢測

Smart編碼:支持低碼率、低延時、ROI感興趣區域增強編碼、SVC自適應編碼技術,支持smart265編碼,可根據場景情況自適應調整碼率分配,有效節省存儲成本

系統功能

支持三碼流,支持手機監控,

支持ONVIF(PROFILE S,PROFILE G),ISAPI,支持GB28181, E家平臺接入,支持螢石云平臺接入

符合IP67級防塵防水設計,可靠性高

接口功能

支持標準的128G Micro SD/Micro SDHC/Micro SDXC卡存儲

支持10M/100M自適應網口

支持1對音頻輸入/輸出,支持單聲道

支持2對報警輸入/輸出

安全服務

支持三級用戶權限管理,支持授權的用戶和密碼,支持IP地址過濾

支持HTTPS等安全認證,支持創建證書

初始設備開機修改密碼,保障密碼安全

支持用戶登錄鎖定機制
