如何對綜合布線系統進行標準驗收？

    在信息化時代，一座現代化的大樓內，除了具備電話、傳真、空調、消防、動力電線、照明電線外，還少不了計算機網絡線路，而綜合布線系統是計算機網絡工程的基礎，其重要性可想而知。因此，綜合布線系統工程的竣工驗收工作對現代建筑來說相當重要，必須依照國家規定的工程建設項目竣工驗收辦法和工作要求實施，切不可有絲毫的草率和形式主義。

    環境檢查

    (1) 管理間、設備間、工作區土建工程是否已全部竣工;房屋地面是否平整、光潔，門的高度和寬度是否妨礙設備和器材的搬運;門鎖和鑰匙是否齊全。

    (2) 房屋預埋地槽、暗管及孔洞和豎井的位置、數量、尺寸是否均符合設計要求。

    (3) 鋪設活動地板的場所、活動地板防靜電措施中的接地是否符合設計要求。

    (4) 管理間、設備間是否提供了220V單相帶地電源插座。

    (5) 管理間、設備間是否提供了可靠的接地裝置，設置接地體時，檢查接地電阻值及接地裝置是否符合設計要求。

    (6) 管理間、設備間的面積，通風及環境溫度、濕度是否符合設計要求。

    器材檢查

    器材檢查主要指對各種布線材料的檢查，包括各種纜線、接插件、管材及輔助配件。

    (1) 器件的檢查要求

    1) 對于工程所用纜線器材的型號、規格、數量、質量在施工前應進行檢查，無出廠檢驗證明的材料不得在工程中使用。

    2) 經檢查的器材應做好記錄，對不合格的器件應單獨存放，以備核查與處理。

    3) 工程中使用的纜線、器材應與訂貨合同的要求相符，或與封存的產品在規格、型號、等級上相符。

    4) 備品、備件及各類資料應齊全。

    (2) 型材、管材與鐵件的檢查要求

    1) 各種型材的材質、規格、型號應符合設計文件的規定，表面應光滑、平整，不得變形、斷裂。

    2)管材采用鋼管、硬質聚氯乙烯管時，其管身應光滑、無傷痕，管孔無變形，孔徑、壁厚應符合設計要求。

    3) 管道采用水泥管時，應按通信管道工程施工及驗收中的相關規定進行檢查。

    4) 各種鐵件的材質、規格均應符合質量標準，不得有歪斜、扭曲、飛刺、斷裂或破損等現象。

    5) 鐵件的表面處理和鍍層應均勻、完整，表面光潔，無脫落、氣泡等缺陷。

    (3) 纜線的檢查要求

    1) 工程使用的雙絞線電纜和光纜類型、規格應符合設計的規定和合同要求。

    2) 電纜所附標志、標簽的內容應齊全、清晰。

    3) 電纜外護線套需完整無損，電纜應附有出廠質量檢驗合格證。

    4) 電纜的電氣性能抽驗應從本批量電纜中的任意三盤中各截出100m的長度，并對工程中所選用的接插件進行抽樣測試，并作測試記錄。

    5) 光纜開盤后應先檢查光纜外表有無損傷，光纜端頭封裝是否良好。

    6) 綜合布線系統工程采用光纜時，應檢查光纜合格證及其檢驗測試數據。

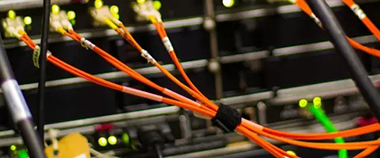

    7) 檢查光纖接插軟線(光跳線)時應符合下列規定

    ① 光纖接插軟線兩端的活動連接器(活接頭)端面應裝配有合適的保護蓋帽。

    ② 每根光纖接插軟線中光纖的類型應有明顯的標記，選用光纖接插軟線時應符合設計要求。

    (4) 配線設備的使用規定

    1) 光纜、電纜交接設備的型號、規格應符合設計要求。

    2) 光纜、電纜交接設備的編排及標志名稱應與設計相符。各類標志應統一，標志位置正確、清晰。

    設備安裝檢查

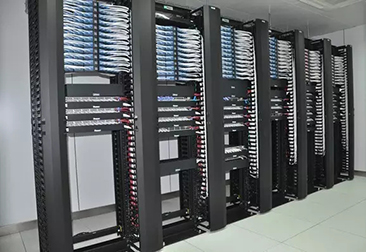

    (1) 機柜、機架的安裝要求

    1) 機柜、機架安裝完畢后，垂直偏差度應不大于3mm。機柜、機架安裝位置應符合設計要求。

    2) 機柜、機架上的各種零件不得脫落或碰壞，漆面如有脫落應予以補漆，各種標志應完整、清晰。

    3) 機柜、機架的安裝應牢固，如有抗震要求時，應按施工圖的抗震設計進行加固。

    (2) 各類配線部件的安裝要求

    1) 各部件應完整，安裝就位，標志齊全。

    2) 安裝螺絲必須擰緊，面板應保持在一個平面上。

    (3) 8位模塊式通用插座的安裝要求

    1) 應將其安裝在活動地板或地面上，且固定在接線盒內，插座面板采用直立和水平等形式;接線盒蓋可開啟，并應具有防水、防塵、抗壓功能。接線盒蓋面應與地面齊平。

    2) 8位模塊式通用插座、多用戶信息插座或集合點配線?？斓陌惭b位置應符合設計要求。

    3) 8位模塊式通用插座底座盒的固定方法應按施工現場條件而定，宜采用預置擴張螺絲釘固定等方式。

    4) 固定螺絲需擰緊，不應產生松動現象。

    5) 各種插座面板應有標識，以顏色、圖形、文字表示所接終端設備類型。

    (4) 電纜橋架及線槽的安裝要求

    1) 橋架及線槽的安裝位置應符合施工圖規定，左右偏差不應超過50mm;2) 橋架及線槽水平度每米偏差不應超過2mm;

    3) 垂直橋架及線槽應與地面保持垂直，并且無傾斜現象，垂直度偏差不應超過3mm;4) 線槽截斷處及兩線槽拼接處應平滑、無毛刺;5) 吊架和支架安裝應保持垂直，整齊牢固，無歪斜現象;6) 金屬橋架及線槽節與節間應接觸良好，安裝牢固。

    (5) 安裝機柜、機架、配線設備屏蔽層及金屬鋼管、線槽使用的接地體應符合設計要求，就近接地，并應保持良好的電氣連接。

    纜線敷設的檢查

    1) 纜線的型號、規格應與設計規定相符。

    2) 纜線的布放應自然平直，不得產生扭絞、打圈、接頭等現象，不應受外力的擠壓和損傷。

    3) 纜線兩端應貼有標簽，應標明編號，標簽書寫應清晰、端正、正確，標簽應選用不易損壞的材料。

    4) 纜線終接后應有余量。交接間、設備間對絞電纜預留長度宜為0.5～1.0m，工作區宜為10～30mm;光纜布放宜留長度為3～5m，有特殊要求的應按設計要求預留長度。

    纜線終接檢查

    纜線終接應符合下列要求

    1) 纜線在終接前，必須核對纜線標識內容是否正確。

    2) 纜線中間不允許有接頭。

    3) 纜線終接處必須牢固，接觸良好。

    4) 纜線終接應符合設計和施工操作規程。

    5) 進行雙絞線電纜與插接件連接時應認準線號、線位色標，不得顛倒和錯接。

    工程電氣測試

    (1) 綜合布線工程的電氣測試包括電纜系統電氣性能測試和光纖系統性能測試，其中電纜系統測試內容分別為基本測試項目和任選測試項目。各項測試應有詳細記錄，以作為竣工技術文件的一部分。

    (2) 電氣性能測試儀按二級精度，應符合相關要求。

    (3) 現場測試儀應能測試3類、5類雙絞線電纜布線系統及光纖鏈路。

    (4) 測試儀表應有輸出端口，以將所有存儲的測試數據輸出至計算機和打印機，并進行維護和文檔管理。

    (5) 電纜、光纜測試儀表應具有合格證及計量證書。
